Veealused mõõdistustööd sonariga

Meie ettevõte tegeleb hüdrograafiliste mõõdistustega, pakkudes täpseid ja usaldusväärseid andmeid veekogude sügavuse ning muda paksuste  kohta seda nii markšeider arvutusteks, veealuse taristu projekteerimiseks ja ehitamiseks kui ka keskkonnaseireks. Selleks kasutame kaasaegseid mõõteseadmeid ja tarkvara, mis tagavad kõrge kvaliteediga tulemused ka keerulistes tingimustes.

Alates 2025. aasta sügisest oleme kasutusele võtnud CEE HydroSystems’i poolt pakutava kajaloodisüsteemi CEE ECHO™, koos andmete töötlemise tarkvaraga Eye4Software Hydromagic.

CEE ECHO™ genereerib kogu veesamba digitaalse diagrammi, mis on reaalajas vaadatav ning sobib professionaalseks andmetöötluseks.

Meie kasutatav  süsteem võimaldab kasutada mitut sagedust (200 kHz, 24 kHz / 33 kHz), mis sisuliselt võimaldab teha korraga kaks sõltumatut mõõtmist. Antud võimalus annab infot nii setete paksusest kui pakub ka kontrolli sügavusmõõtmise täpsuste kohta. Tavapäraselt annab kõrgsagedus veesügavuse esimese peegelduse punktini, madalsagedus annab kõvemate pinnaste korral samaväärse peegelduse, kuid pehmema põhjamaterjali korral (eriti värskete setete korral) saab tuvastada kõvema põhja setete all.

Kasutame kajaloodisüsteemi koos Trimble R12i positsioneerimissüsteemiga, mis võimaldab kajaloodi andmed siduda reaalajas asukohaandmetega (RTK). Kombineeritud süsteemi abil saame kiiresti täpse põhjakontuuri, mis on oluline näiteks projekteerimisel, mahtude arvutamisel või keskkonnaseirel (andmed saame esitada koheselt EH2000 kõrgussüsteemis).

Eye4Software Hydromagic tarkvara võimaldab kiiret andmetöötlust ning eksporti erinevatesse formaatidesse. Antud tarkvara abil saame eemaldada taimestiku segava mõju ning eksportida usaldusväärseid andmeid (reeglina .xml kujul), mis sobivad kasutamiseks GIS-rakendustes ja projekteerimistarkvarades.

Süsteemi oleme enne kasutuselevõttu põhjalikult testinud erinevates keerulistes tingimustes, et tagada selle töökindlus ja täpsus. Järgnevalt toome välja erinevaid näiteid meie mõõtmistöödest.

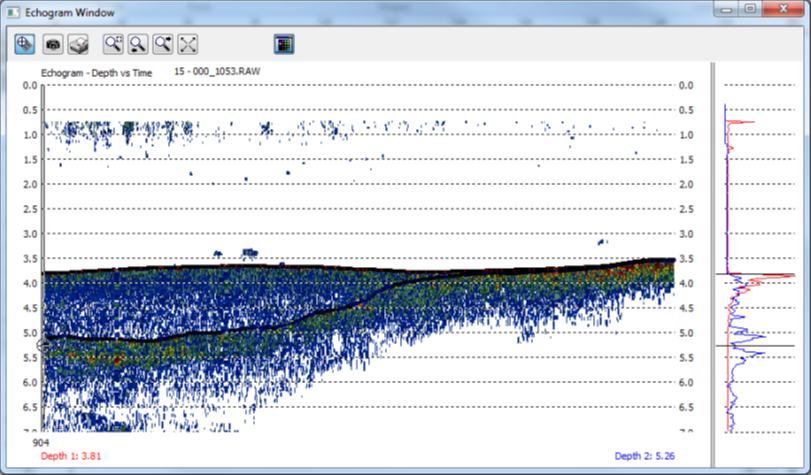

Joonis 1. Erinevate sagedustega mõõdistatud sügavuste diagramm (CEE HydroSystems „Dual Frequency Echo Sounding for Sedimentation“)

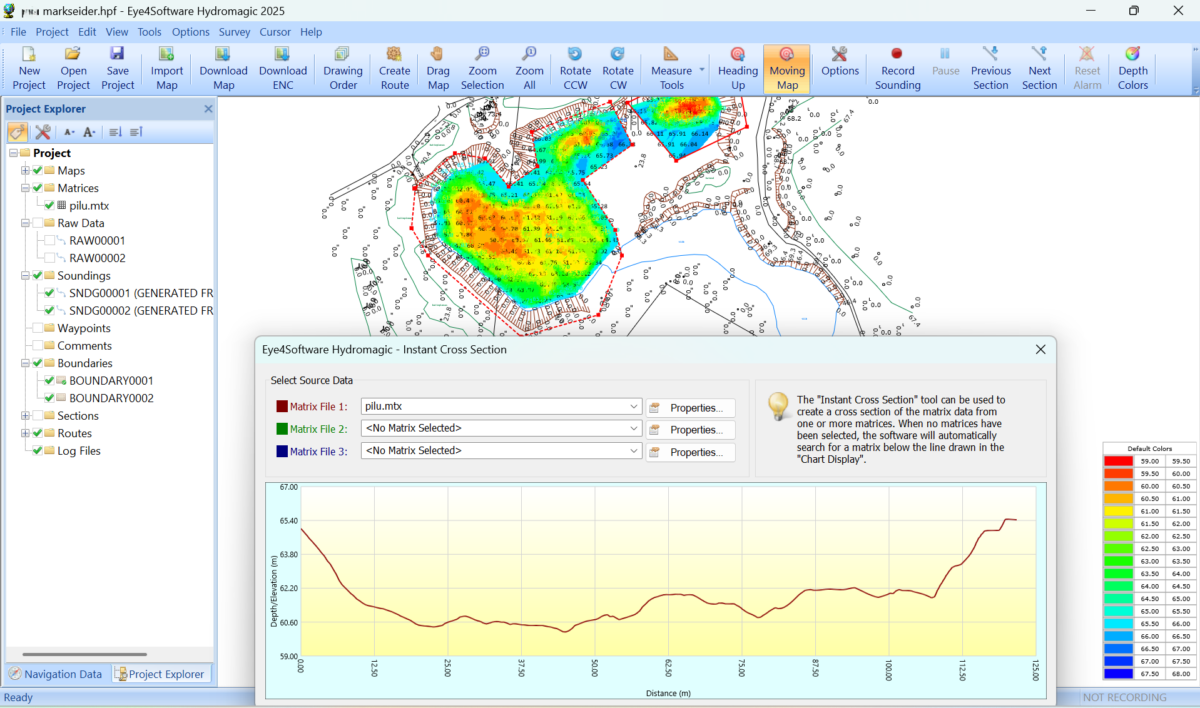

Joonis 2. Veealuse karjääri põhja mõõdistamine

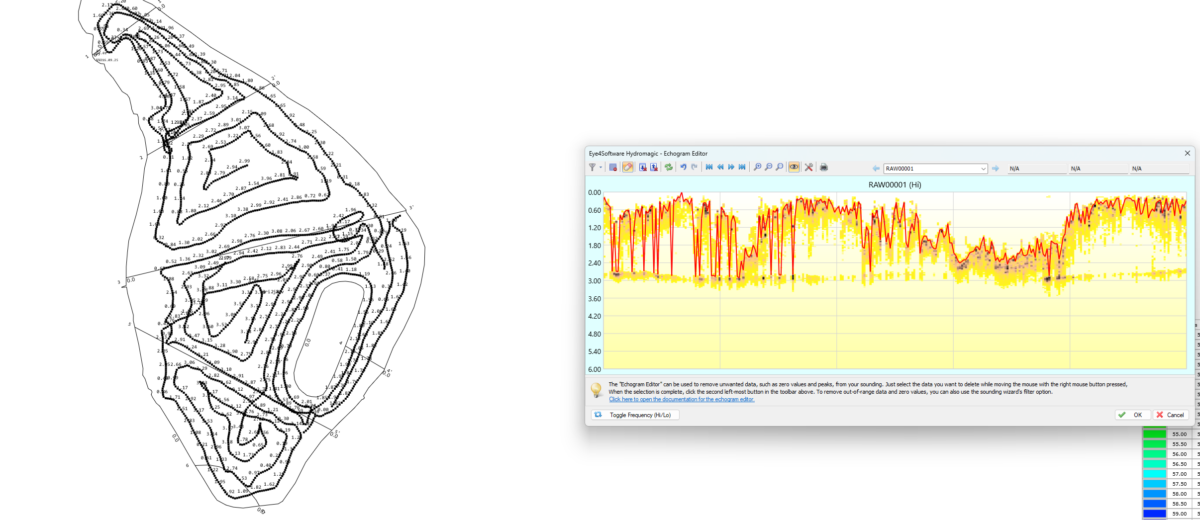

Joonis 3. Kinnikasvanud paisjärve mõõtmistulemused enne andmetöötlust

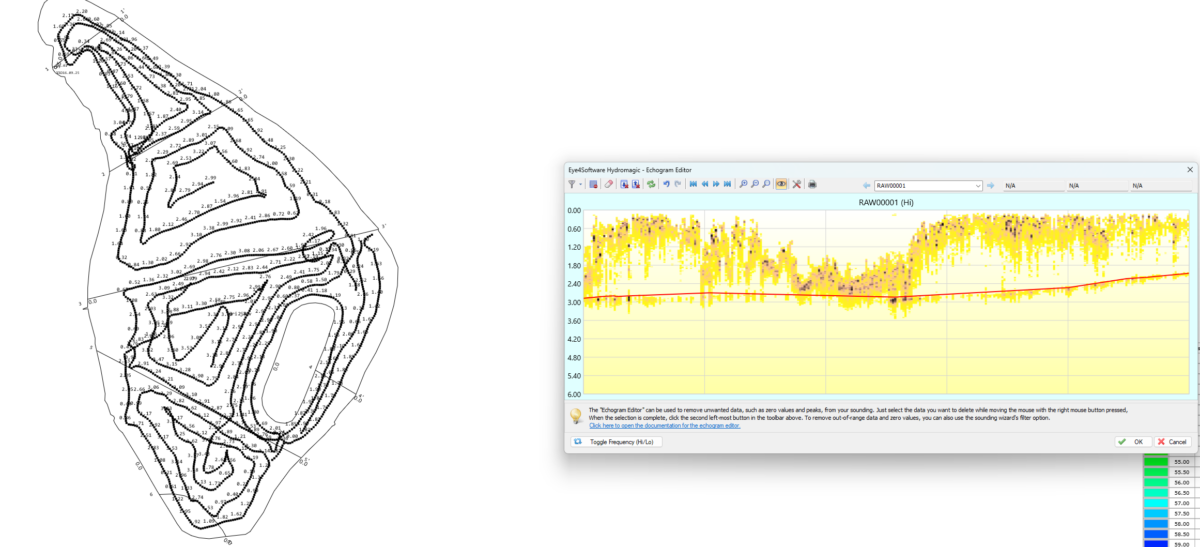

Joonis 4. Kinnikasvanud paisjärve mõõtmistulemused peale andmetöötlust
